Sondagem Mista: o que é, como funciona e quando utilizar?

A sondagem mista é um método de investigação geotécnica que combina duas técnicas principais: a sondagem a percussão (SPT) e a sondagem rotativa.

Essa abordagem permite obter um panorama completo das condições do subsolo, sendo feito para projetos de engenharia civil e infraestrutura, especialmente em regiões de geologia variada como o Rio de Janeiro.

Como funciona a sondagem mista?

• Sondagem a percussão (SPT): utilizada na investigação de solos, mede a resistência do solo à penetração de um amostrador, fornecendo informações sobre compacidade e consistência.

• Sondagem rotativa: aplicada na investigação de rochas, faz uso de brocas diamantadas para extrair amostras cilíndricas (testemunhos), permitindo uma análise detalhada da rocha.

Quando utilizar a sondagem mista?

• Quando o terreno apresenta tanto camadas de solo quanto de rocha.

• Para obter informações precisas sobre a composição do subsolo.

• Em projetos de infraestrutura que demandam fundações profundas, como edifícios altos, pontes e túneis.

Vantagens da sondagem mista

• Fornece uma visão completa das condições do subsolo.

• Permite a coleta de amostras de solo e rocha com alta qualidade.

• Garante maior segurança na elaboração de projetos de engenharia.

Entenda os diferentes desafios e soluções que a Engeproject coloca em prática nos solos cariocas!

A sondagem mista no Rio de Janeiro enfrenta desafios específicos devido às características geológicas da região.

Entre os principais desafios estão:

Desafios da sondagem no RJ

• Geologia complexa: solos heterogêneos, maciços rochosos e variações no lençol freático tornam a investigação geotécnica desafiadora.

• Dificuldades de acesso: em áreas urbanas densamente povoadas ou terrenos acidentados, a logística da sondagem pode ser complicada.

• Interferências urbanas: redes subterrâneas de infraestrutura (esgoto, eletricidade, água) exigem cuidado extra na execução dos furos de sondagem.

Soluções aplicadas pela Engeproject

• Uso de equipamentos avançados: equipamentos de perfuração modernos permitem sondagens mais rápidas e eficientes.

• Equipe altamente qualificada: geólogos e engenheiros geotécnicos experientes garantem a execução precisa do serviço.

• Planejamento detalhado: antes da execução, é feita uma análise minuciosa do local para otimizar o processo.

Veja as normas técnicas e regulamentações locais para realização da sondagem mista no Rio de Janeiro

A execução de sondagem mista no RJ deve seguir normas técnicas rigorosas para garantir a precisão e segurança dos dados obtidos.

Principais normas técnicas

• ABNT NBR 6484 - procedimento para execução de sondagens de simples reconhecimento com ensaio SPT.

• ABNT NBR 6502 - definição de termos técnicos relacionados a solos e rochas.

• ABNT NBR 15492 - requisitos para sondagens de reconhecimento de solos e rochas.

• NORMA ABGE 104/2023 - diretrizes para execução de sondagem rotativa e sondagem mista.

Empresas especializadas, como a Engeproject, garantem que todas as normas sejam rigorosamente seguidas para um resultado seguro e confiável.

Conheça mais a geologia do RJ e entenda a necessidade de se ter a sondagem mista

O Rio de Janeiro apresenta uma geologia variada, tornando o uso da sondagem mista para entender as características do subsolo.

Características geológicas do RJ

• Relevo acidentado: a presença de morros e montanhas exige investigação detalhada para garantir estabilidade de fundações.

• Solos heterogêneos: desde solos argilosos até formações rochosas resistentes.

• Presença de rochas cristalinas: exige técnicas de sondagem rotativa para análise adequada.

• Riscos geológicos: deslizamentos e recalques de fundação são comuns, reforçando a importância da investigação geotécnica.

A sondagem mista permite avaliar essas condições, prevenindo riscos estruturais e garantindo um planejamento mais seguro para as construções.

Passo a passo da execução da sondagem mista da Engeproject no Rio de Janeiro

A Engeproject segue um processo detalhado para garantir uma sondagem precisa e eficiente, confira abaixo:

1. Planejamento

• Análise preliminar do terreno.

• Definição dos pontos de sondagem.

• Obtenção de licenças necessárias.

2. Execução da sondagem a percussão (SPT)

• Perfuração do solo com amostrador.

• Coleta de amostras para análise laboratorial.

• Registração da resistência do solo.

3. Execução da sondagem rotativa

• Perfuração em rochas com brocas diamantadas.

• Coleta de testemunhos para avaliação geotécnica.

• Determinação da qualidade da rocha (RQD).

4. Finalização e análise

• Tamponamento dos furos.

• Elaboração de relatório com dados completos.

• Envio de amostras para laboratório (se necessário).

Com esse processo estruturado, a Engeproject garante segurança e confiabilidade nos estudos geotécnicos realizados no Rio de Janeiro.

Sondagem mista e rotativa

A sondagem mista e rotativa são técnicas para a análise geotécnica de terrenos, especialmente em locais com formações heterogêneas de solo e rocha.

Esses métodos permitem uma investigação detalhada das camadas do subsolo, fornecendo informações importantes para o planejamento e execução de obras civis.

No Rio de Janeiro, onde a topografia é variada e composta por solos mistos e formações rochosas, essas sondagens são fundamentais para garantir a segurança e a estabilidade das construções.

A sondagem mista combina a percussão (SPT) para solos menos resistentes e a sondagem rotativa para rochas mais duras, enquanto a sondagem rotativa, por si só, é utilizada para investigar formações rochosas profundas.

Ambas são indispensáveis para definir o tipo de fundação mais adequado para cada projeto, evitando problemas estruturais e minimizando riscos geotécnicos.

Sondagem à percussão (SPT)

O ensaio SPT (“Standard Penetration Test”) é um dos mais utilizados na engenharia geotécnica. Ele consiste na cravação de um amostrador no solo através de golpes de um martelo padronizado, permitindo determinar a resistência do solo à penetração.

• Mede a compacidade do solo e sua capacidade de suporte.

• Identifica camadas de solo e suas características geotécnicas.

• É utilizado na definição de fundações para edificações.

Sondagem rotativa

A sondagem rotativa é utilizada para perfuração de rochas e solos duros, sendo necessário em regiões montanhosas, como o Rio de Janeiro. Utiliza uma perfuratriz equipada com coroas diamantadas para extrair testemunhos de rocha, permitindo análises laboratoriais detalhadas.

• Indispensável para qualificação de maciços rochosos.

• Coleta amostras para avaliação da resistência, fraturamento e permeabilidade das rochas.

• Muito aplicada em projetos de túneis, barragens e taludes.

Sondagem mista

A sondagem mista combina as técnicas da sondagem à percussão e da sondagem rotativa, sendo utilizada em terrenos com camadas heterogêneas de solo e rocha.

• Inicia-se com o ensaio SPT nos trechos de solo.

• Passa para a sondagem rotativa quando o solo se torna impenetrável.

• Proporciona um perfil completo do subsolo.

Importância das sondagens mistas e rotativas da Engeproject no Rio de Janeiro

A topografia carioca, marcada por morros e formações rochosas, exige um estudo aprofundado do subsolo antes de qualquer obra.

As sondagens mistas e rotativas são importantes para garantir segurança e eficiência em projetos urbanos, prevenindo problemas como recalques e deslizamentos de terra.

• Fundações seguras: permite definir os melhores tipos de fundação para cada região.

• Análise de riscos: identifica áreas suscetíveis a deslizamentos e erosão.

• Eficiência na execução de obras: reduz custos com reforços estruturais desnecessários.

Procedimento para a execução da sondagem do solo modelo misto e rotativo!

A realização de uma sondagem de solo segue normas técnicas rigorosas para garantir a confiabilidade dos resultados.

O processo inclui diferentes etapas, que devem ser seguidas com precisão para assegurar a qualidade da investigação geotécnica.

1. Planejamento

• Identificação das necessidades do projeto e definição dos pontos de investigação, levando em consideração a geologia local e as exigências estruturais da obra.

• Escolha o método mais adequado (misto ou rotativo) com base na composição do terreno.

• Elaboração de um plano de sondagem, considerando a profundidade necessária para a obtenção de dados completos.

2. Execução em campo

• Mobilização dos equipamentos e instalação da estrutura necessária para a sondagem.

• Perfuração do solo com equipamentos específicos, como trados, hastes e coroas diamantadas para perfuração em rochas.

• Coleta de amostras representativas em diferentes profundidades, seguindo as normas da ABNT (Associação Brasileira de Normas Técnicas).

• Registro detalhado dos dados obtidos durante a perfuração, incluindo resistência do solo, tipo de material atravessado e nível do lençol freático.

3. Interpretação dos dados

• Análise laboratorial das amostras coletadas para determinação da composição e resistência do solo e da rocha.

• Elaboração de relatórios técnicos detalhados contendo informações sobre a estratigrafia do terreno, resistência dos materiais e recomendações para fundações.

• Fornecimento de subsídios para engenheiros e projetistas definirem as melhores soluções para as estruturas a serem construídas.

Resultados obtidos na sondagem mista e rotativas

Após a realização da sondagem mista ou rotativa, é possível obter informações para a engenharia do projeto, tais como:

• Perfil detalhado do subsolo: identificação das camadas de solo e rocha, auxiliando na escolha da fundação ideal.

• Nível do lençol freático: informações importantes para evitar recalques e possíveis interferências com a fundação.

• Resistência e estabilidade da rocha: utilizada para construções em áreas montanhosas ou com necessidade de escavação.

• Classificação do solo: determinação do tipo de solo predominante e suas características mecânicas.

Entenda mais sobre as ferramentas que são utilizadas para a sondagem mista e rotativas em nosso catálogo!

O processo de sondagem exige equipamentos específicos e de alta tecnologia, que variam conforme o tipo de solo, a profundidade desejada e os objetivos da investigação.

Entre os principais equipamentos utilizados, destacam-se:

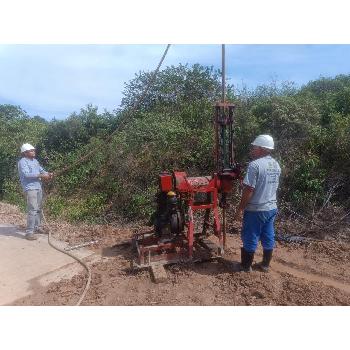

• Sonda rotativa:

Equipamento mecanizado utilizado para perfuração em solos e rochas, capaz de coletar testemunhos (amostras) de forma contínua. É feita para investigações profundas e em terrenos complexos, como rochas duras ou estratificadas.

A sonda rotativa é operada por uma equipe especializada e pode ser adaptada para diferentes tipos de sondagem, como a mista ou a convencional.

• Hastes de perfuração:

Tubos metálicos de alta resistência, fabricados em aço especial, que são acoplados à sonda para alcançar grandes profundidades. As hastes são responsáveis por transmitir a força de perfuração e permitir a coleta de amostras ao longo do processo.

Elas podem variar em diâmetro e comprimento, dependendo das necessidades do projeto.

• Coroa diamantada:

Ferramenta de corte revestida com diamantes industriais, utilizada para perfurar rochas extremamente duras e compactas. A coroa diamantada é utilizada em projetos que exigem a análise de maciços rochosos, como barragens, túneis ou fundações profundas.

Sua precisão garante a integridade das amostras coletadas, permitindo uma análise geotécnica mais confiável.

Não fique para trás! Entre em contato com a Engeproject e obtenha os serviços geotécnicos no Rio de Janeiro!

• Equipamentos de alta precisão:

Investimos em máquinas modernas e sistemas automatizados, que garantem maior eficiência e segurança durante o processo de sondagem.

Isso inclui sondas rotativas com controle de torque e rotação, além de sistemas de monitoramento em tempo real.

• Tecnologia avançada:

Utilizamos softwares especializados para análise de dados geotécnicos, permitindo a geração de relatórios detalhados e a modelagem do subsolo com alta precisão.

Incluindo a integração de dados de sondagem com outras técnicas de investigação, como ensaios geofísicos.

Sondagem à percussão e rotativa

A sondagem à percussão e rotativa é um método utilizado para investigar as características do solo e das camadas geológicas subterrâneas, combinando duas abordagens distintas para uma análise completa do subsolo.

Esse processo é feito para projetos de engenharia civil, pois fornece informações detalhadas sobre a resistência do solo, presença de lençóis freáticos e possíveis obstáculos rochosos.

Sondagem à percussão (SPT - Standard Penetration Test)

A sondagem à percussão, também conhecida como SPT, é um dos métodos mais tradicionais de investigação geotécnica.

Seu principal objetivo é determinar a resistência do solo à penetração de uma amostra padrão, por meio da cravação de um tubo amostrador através de golpes de um martelo padronizado.

Com essa técnica, é possível obter:

• Índices de resistência do solo;

• Identificação do nível do lençol freático;

• Extração de amostras para análise laboratorial;

• Definição da estratigrafia do solo.

Sondagem rotativa

Já a sondagem rotativa é utilizada em solos mais resistentes e na presença de rochas. Esse método emprega uma perfuração contínua com o uso de coroas diamantadas ou de metal duro, permitindo a extração de testemunhos rochosos, que são amostras cilíndricas do subsolo.

Esse processo é voltado para:

• Determinar a qualidade das rochas para suporte de fundações profundas;

• Avaliar a resistência do maciço rochoso;

• Identificar descontinuidades estruturais, como fraturas e falhas geológicas;

• Auxiliar no dimensionamento de fundações e túneis.

A combinação desses dois métodos permite uma investigação detalhada e precisa do subsolo, fornecendo dados indispensáveis para a execução de projetos de engenharia e construção civil.

Importância da sondagem à percussão e rotativa no Rio de Janeiro

O Rio de Janeiro apresenta uma geologia variada, com solos que vão desde arenosos até formações rochosas, exigindo um estudo detalhado antes de qualquer obra.

A sondagem à percussão e rotativa desempenha um papel fundamental na segurança e viabilidade de projetos de engenharia na região.

Esse processo é feito para:

• Garantir a estabilidade das fundações – ao identificar as características do solo, evita-se o risco de recalques diferenciais e deslizamentos, garantindo a sustentação adequada das estruturas.

• Evitar falhas estruturais – o conhecimento aprofundado do subsolo reduz a possibilidade de colapsos ou fissuras em edificações, prevenindo futuros problemas.

• Atender às normas técnicas da ABNT (Associação Brasileira de Normas Técnicas) – assegurar que o projeto esteja em conformidade com as regulamentações vigentes é fundamental para evitar embargos e penalidades.

• Reduzir custos com imprevistos – uma análise precisa do solo evita gastos adicionais com correções e reforços estruturais não previstos durante a construção.

• Analisar camadas rochosas e determinar soluções para fundações profundas – em muitas áreas do Rio de Janeiro, é necessário optar por fundações diferenciadas devido à presença de formações rochosas que impactam diretamente a escolha do tipo de estacas ou sapatas.

• Apoiar obras de infraestrutura urbana – projetos de metrôs, túneis, viadutos e pontes exigem estudos geotécnicos detalhados para evitar colapsos e garantir a longevidade das construções.

Dada a complexidade geológica do Rio de Janeiro, a sondagem à percussão e rotativa se torna indispensável para a execução de projetos seguros, eficientes e sustentáveis.

Como funciona o processo de sondagem à percussão e rotativa?

O processo de sondagem à percussão e rotativa é uma técnica na engenharia geotécnica, utilizada para investigar as características do solo e do subsolo em profundidade.

Ele é fundamental para garantir a segurança e a eficiência de projetos de construção, como edifícios, pontes, barragens e outras estruturas. Esse procedimento é dividido em etapas bem definidas, cada uma com um objetivo específico.

Vamos entender como funciona:

Definição dos pontos de investigação

A primeira etapa consiste em selecionar, de forma estratégica, os locais onde serão realizadas as perfurações. Essa escolha é baseada em estudos preliminares, como análises topográficas, geológicas e do tipo de estrutura que será construída.

A ideia é garantir que os pontos de sondagem representem de maneira fiel as condições do terreno, permitindo uma avaliação precisa das camadas do solo e das rochas.

Execução da sondagem à percussão (SPT - Standard Penetration Test)

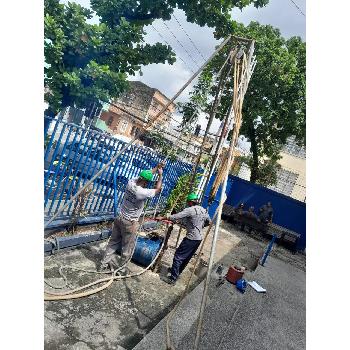

Nessa fase, é realizada a sondagem à percussão, um método clássico utilizado para avaliar a resistência do solo. Um equipamento chamado "trado" é utilizado para perfurar o terreno, e um martelo de queda livre bate sobre uma haste, fazendo com que ela penetre no solo.

A cada 1,5 metro de profundidade, é contado o número de golpes necessários para avançar mais 30 centímetros. Esse número, conhecido como "Número de Golpes SPT", indica a densidade e a resistência do solo.

Além disso, durante a perfuração, são coletadas amostras do material, que serão analisadas posteriormente.

Aplicação da sondagem rotativa

Quando o solo dá lugar a camadas rochosas mais duras, a sondagem à percussão pode não ser suficiente.

Nesses casos, entra em cena a sondagem rotativa, que utiliza brocas revestidas com diamante para perfurar de forma contínua e eficiente.

Esse método permite atravessar rochas compactas e obter amostras intactas do material, o que é necessário para entender a composição e a resistência dessas camadas.

Coleta e análise das amostras

As amostras coletadas durante as sondagens são enviadas para laboratórios especializados, onde são submetidas a uma série de testes. Esses exames avaliam propriedades como textura, densidade, umidade, granulometria e resistência do material.

No caso das rochas, também são analisadas características como a presença de fraturas, a composição mineralógica e a homogeneidade.

Esses dados são realizados para compreender o comportamento do solo e das rochas sob diferentes condições de carga e pressão.

Elaboração do relatório geotécnico

Com base nos dados coletados e nas análises laboratoriais, é elaborado um relatório geotécnico detalhado. Esse documento técnico contém informações sobre as camadas do solo, a profundidade das rochas, a resistência dos materiais e as recomendações para a fundação da estrutura.

O relatório serve como um guia para os engenheiros e arquitetos, orientando decisões críticas, como o tipo de fundação a ser utilizada (rasa ou profunda) e as medidas de segurança necessárias para garantir a estabilidade da obra.

Está à procura de realizar uma sondagem à percussão e rotativa no Rio? Entre em contato com a consultoria da Engeproject!

A Engeproject é uma empresa especializada em sondagem, topografia e regularização de imóveis, e somos referência no que fazemos. Estamos no Rio de Janeiro, na Barra da Tijuca, mas atendemos toda a capital e municípios da região.

Nosso diferencial está na técnica e na qualificação da nossa equipe, que garante soluções seguras, eficientes e que cabem no seu orçamento. Venha nos conhecer! Será um prazer te atender e mostrar como podemos ajudar no seu projeto.

A sondagem à percussão e rotativa, por exemplo, é um serviço para qualquer obra no Rio.

Ela ajuda a entender as características do solo e do subsolo, o que é fundamental para garantir a segurança da estrutura e evitar surpresas durante a construção. Além disso, esse tipo de análise reduz custos, pois permite escolher o tipo de fundação mais adequado, e garante que tudo esteja dentro das normas técnicas.

Conte conosco para transformar seu projeto em realidade, com segurança e eficiência!

Fundação segura, projeto de sucesso: a sondagem mista que faz a diferença no Rio de Janeiro!

Se você busca um serviço de sondagem mista com qualidade, segurança e precisão na Barra da Tijuca e em todo o Rio de Janeiro, a Engeproject é a escolha certa para o seu projeto.

Contamos com uma equipe altamente qualificada e utilizamos técnicas avançadas para garantir resultados confiáveis, precisos para a viabilidade e segurança da sua obra. Sabemos que cada projeto tem desafios únicos, por isso, oferecemos um atendimento personalizado, buscando sempre a melhor solução para a sua necessidade.

Estamos prontos para oferecer a melhor solução em sondagem mista para o seu terreno, com rapidez, tecnologia e experiência no mercado. Faça a escolha certa para sua obra!

Entre em contato com a Engeproject e descubra como podemos ajudar a transformar seu projeto em realidade com toda a segurança e eficiência que você merece.

Veja Também

Sondagem de Solo Rio de Janeiro

Levantamento Topográfico Planialtimétrico

Empresa de Topografia

Levantamento Planialtimétrico Preço
