Sondagem SPT: Como Funciona

A sondagem à percussão, mais conhecida como SPT (Standard Penetration Test), é um dos métodos mais utilizados na engenharia geotécnica para a investigação do subsolo.

Esse ensaio fornece informações essenciais para projetos de fundações, garantindo maior segurança e eficiência nas construções. Mas, afinal, a sondagem SPT como funciona e quais são suas etapas? Neste artigo, vamos explorar esse processo em detalhes.

O que é a sondagem SPT?

A sondagem SPT é um teste de penetração padrão utilizado para determinar a resistência do solo e suas características geotécnicas.

Esse ensaio é essencial para a engenharia civil, pois permite avaliar a capacidade de suporte do terreno antes da construção de edificações, pontes, rodovias e outras infraestruturas.

O método consiste em cravar um amostrador padronizado no solo, por meio da aplicação de golpes com um martelo de peso conhecido. O objetivo é medir a resistência que o solo oferece à penetração, indicando sua compacidade e consistência.

Além disso, esse procedimento possibilita a coleta de amostras que serão analisadas posteriormente para identificar a composição do solo em diferentes profundidades.

A execução da sondagem à percussão segue normas técnicas específicas, como a NBR 6484 da ABNT (Associação Brasileira de Normas Técnicas), que estabelece diretrizes para a correta realização do ensaio.

A partir dos dados obtidos, engenheiros e projetistas conseguem tomar decisões mais assertivas sobre o tipo de fundação a ser adotado, prevenindo problemas estruturais no futuro.

Equipamentos utilizados na sondagem SPT

Para realizar a sondagem à percussão, são necessários alguns equipamentos fundamentais:

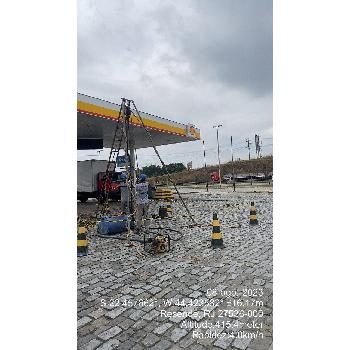

• Tripé com roldanas: utilizado para sustentar o sistema de perfuração;

• Martelo padronizado de 63,5 kg: responsável por aplicar a energia de percussão;

• Amostrador padrão: um tubo bipartido que coleta amostras do solo;

• Hastes de perfuração: conectam o amostrador à superfície;

• Bomba d'água: facilita a retirada dos detritos e a manutenção da estabilidade da perfuração.

Etapas da sondagem à percussão

1. Definição dos pontos de sondagem

Antes de iniciar o teste, engenheiros e geotécnicos definem estrategicamente os pontos de sondagem no terreno. Essa etapa é crucial para garantir uma análise eficiente e representativa do solo.

2. Perfuração inicial

A perfuração começa com o avanço da haste de perfuração até alcançar a profundidade desejada. Durante esse processo, utiliza-se circulação de água para facilitar a remoção de material e evitar o colapso das paredes do furo.

3. Ensaio de penetração

Ao atingir a profundidade especificada, o amostrador padrão é inserido no solo e submetido a golpes de um martelo padronizado.

O número de golpes necessários para a penetração de três intervalos de 15 cm é registrado, sendo a soma dos últimos dois intervalos o índice de resistência à penetração (N-SPT).

4. Coleta e análise das amostras

Durante a sondagem, são coletadas amostras do solo em diferentes profundidades. Essas amostras são acondicionadas e enviadas para análise laboratorial, onde são examinadas características como textura, umidade e resistência.

5. Registro dos dados e elaboração do relatório

Todos os dados obtidos durante o ensaio são registrados em um boletim de sondagem, que inclui informações sobre a estratigrafia do solo e o valor N-SPT em diferentes profundidades. Esse relatório é essencial para a tomada de decisões no projeto de fundações.

Aplicações da sondagem à percussão

A sondagem SPT é amplamente utilizada em projetos de engenharia, sendo indispensável para diversas aplicações. Abaixo estão algumas das principais utilizações desse ensaio:

Projetos de fundações: a análise da resistência do solo ajuda engenheiros a definirem o melhor tipo de fundação para edificações e estruturas.

Dependendo dos resultados do teste, pode-se optar por fundações superficiais (sapatas, radier) ou profundas (estacas, tubulões), garantindo maior segurança e estabilidade à construção.

Construção de edificações: qualquer projeto arquitetônico precisa levar em conta as características do solo onde será construído. A sondagem à percussão evita problemas como recalques diferenciais, que podem comprometer a estrutura do imóvel.

Obras de infraestrutura: estruturas como pontes, viadutos, barragens e rodovias precisam de uma base sólida.

A sondagem SPT fornece informações sobre a capacidade de suporte do solo e sua homogeneidade ao longo da extensão do projeto, ajudando a definir as melhores soluções para fundações e estabilidade estrutural.

Investigação ambiental: em estudos ambientais, a sondagem é utilizada para identificar a contaminação do solo e da água subterrânea, determinando a necessidade de medidas de remediação ambiental.

Esse uso é comum em locais sujeitos a derramamento de substâncias químicas ou resíduos industriais.

Monitoramento geotécnico: a sondagem SPT também pode ser usada em estudos de estabilidade de encostas, contribuindo para a prevenção de deslizamentos de terra e colapsos estruturais em áreas sujeitas a erosão e movimentação do solo.

A versatilidade da sondagem à percussão a torna uma ferramenta indispensável para diversas áreas da engenharia civil e ambiental.

Seu uso permite maior previsibilidade nos projetos, reduzindo riscos e garantindo a segurança e a viabilidade das obras.

Vantagens da sondagem SPT

A realização da sondagem à percussão oferece uma série de vantagens, como:

• Baixo custo em comparação com outros métodos de investigação geotécnica;

• Rapidez na execução e obtenção de resultados;

• Possibilidade de coleta de amostras para análises laboratoriais;

• Facilidade de execução em diferentes tipos de solo.

Realização da sondagem SPT no Rio de Janeiro

A execução da sondagem à percussão no Rio de Janeiro requer atenção especial às características geológicas da região.

O solo carioca apresenta variações significativas, desde áreas de sedimentos aluvionares até formações rochosas.

Empresas especializadas na cidade oferecem serviços personalizados para atender às exigências locais, garantindo precisão e segurança nas investigações geotécnicas.

Conclusão

A sondagem à percussão é uma técnica essencial para a engenharia geotécnica, fornecendo informações cruciais sobre as condições do solo.

Com um processo bem estruturado e conduzido por profissionais qualificados, é possível obter dados precisos para a execução de projetos seguros e eficientes.

Ao buscar serviços de sondagem SPT, é fundamental contar com empresas experientes para garantir a qualidade da análise e do relatório final.
